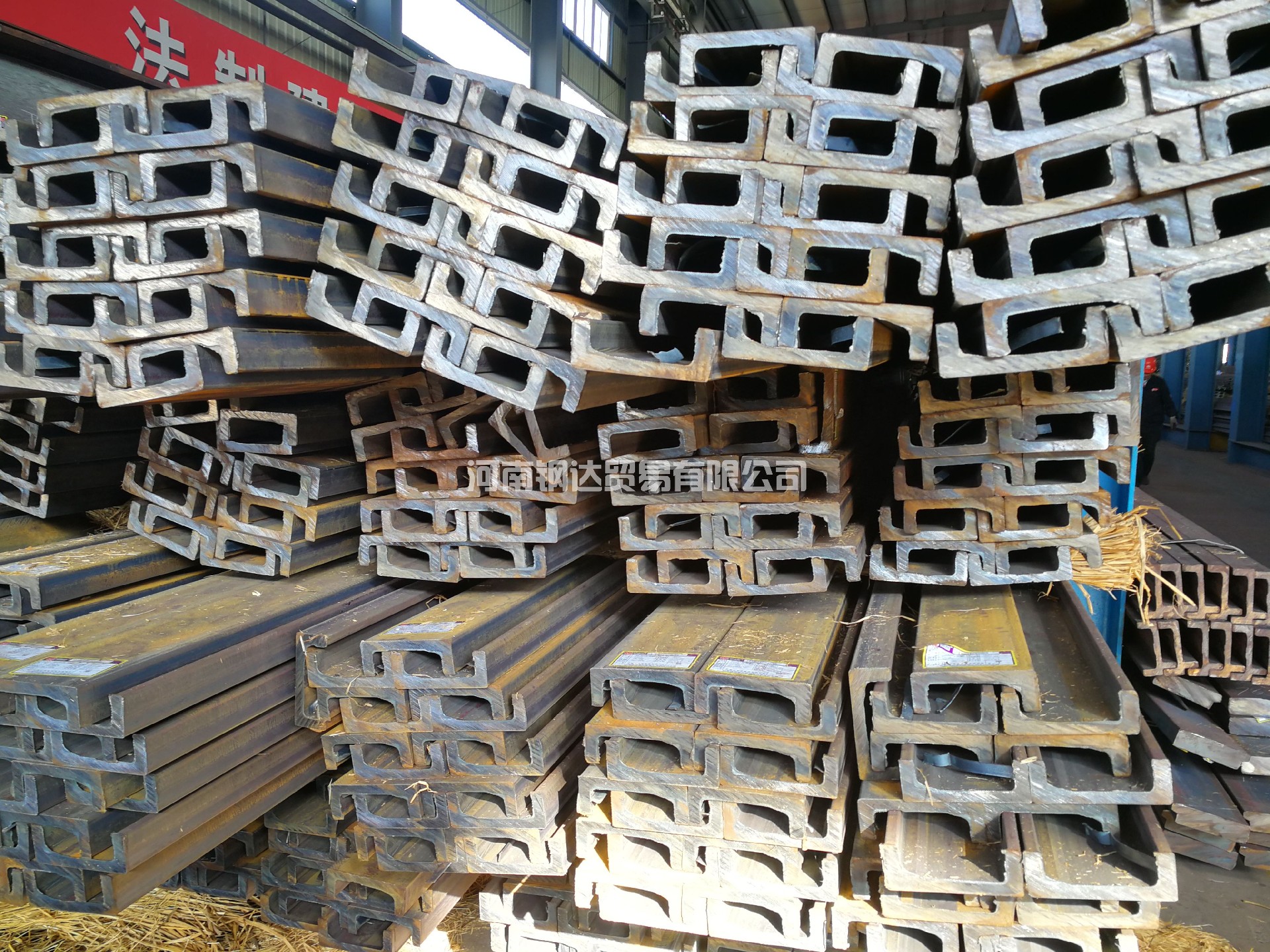

1.概况:美标C型槽钢,应用于各种钢结构建筑*域,海洋工程*域,能源*域。可供美标角钢,美标槽钢,美标H型钢。也应用于海洋石油平台整体结构建造*域,LNG,炼油厂等模块钢结构。
2.美标型钢分类:
—W型宽翼缘H型钢 W4-W44×13-593 —双面对称,翼缘内表面大体平行的。
—HP型钢—宽翼缘型钢 HP8-18×36-204 --通常是用作承重桩,它的翼缘和腹板拥有相同的公称厚度,并且其高度与宽度基本相同。
—S型工字钢 S3-S24×7.5-121 —翼缘内表面斜度约为16 2/3%的双面对称梁型钢。
—M型H型钢 M3-12.5×2.9-12.4 —不能归为“W”“S”或“HP”型钢的双面对称型钢。
—C型槽钢 C3-15×3.5-50 —翼缘内表面斜度约为16 %的槽钢。
—MC型槽钢 MC3-18×7.1-58 —不能归为“C”型钢的槽钢。
—L型角钢 L3/4-8×3/4-8×1/8-1 1/8 —等边和不等边的角钢。
3.规格执行标准:ASTM A6 轧制结构钢棒材、板材、型材和板桩的一般要求
4.材质执行标准:
4.1ASTM A36 美国材料与试验协会标准 碳素结构钢标准规范
材质:ASTM A36
4.2ASTM A572 美国材料与试验协会标准 高强度低合金铌-钒结构钢
材质:ASTM A572Gr42 、ASTM A572Gr50 、ASTM A572Gr55 、ASTM A572Gr60、 ASTM A572Gr65
4.3ASTM A709 桥梁用结构钢
材质:A709(Gr50W)
4.4ASTM A992 结构钢型材的标准规范
材质:A992
5.可供*号、类别及用途
按用途分类 | *号 | 规格 | 产品特点及用途 |
集装箱拖车大梁 | A572(Gr50) A992 | W12×19、W12×16、W12×14、W10×12 | 尺寸和形状偏差要求*其严格,用于制作集装箱拖车大梁。 |
桥梁结构用耐候H型钢 | A709Gr50W) | W24、W21、W18、W16、W14、W12、W10、W8 | 低温韧性和耐候性能要求,用于桥梁钢结构。 |
三重标准要求H型钢 | MA345、MB345 | 同时满足ASTM A572、A992和A36要求,屈服和抗拉强度范围严格,用于钢结构制作。 |
6.可供*号的化学成分
* 号 | 化学成分(质量分数)/% | |||||||||
C | Si | Mn | P | S | Cr | Ni | Cu | Nb | V | |
A992 | ≤0.23 | ≤0.40 | 0.50~1.50 | ≤0.035 | ≤0.045 | ≤0.35 | ≤0.45 | ≤0.60 | - | ≤0.11 |
A572(Gr50) | ≤23 | ≤0.40 | ≤1.35 | ≤0.04 | ≤0.05 | - | - | - | 0.005~ 0.05 | 0.01~ 0.15 |
A572(Gr55) | ≤25 | ≤0.40 | ≤1.35 | ≤0.04 | ≤0.05 | - | - | - | ||
A572(Gr60) | ≤26 | ≤0.40 | ≤1.35 | ≤0.04 | ≤0.05 | - | - | - | ||
A572(Gr65) | ≤23 | ≤0.40 | ≤1.65 | ≤0.04 | ≤0.05 | - | - | - | ||
A36 | ≤0.26 | ≤0.40 | - | ≤0.04 | ≤0.05 | - | - | - | - | - |
A709(Gr50W) | ≤0.19 | 0.30~ 0.65 | 0.80~1.25 | ≤0.04 | ≤0.05 | 0.40~ 0.65 | ≤0.40 | 0.25~ 0.40 | - | 0.02~ 0.10 |
注:1、A992残余Mo含量要求为≤0.15 。 2、A572钢中Nb和V复合添加时,Nb+V≤0.15% 。 |
7.可供*号的力学性能和工艺性能
*号 | 屈服强度ReL (MPa) | 抗拉强度Rm (MPa) | 伸长率 (%) | ReL/Rm | |
A50 | A200 | ||||
A992 | 355~450 | ≥450 | ≥21 | ≥18 | ≤0.85 |
A572(Gr50) | ≥345 | ≥450 | ≥21 | ≥18 | - |
A572(Gr55) | ≥380 | ≥480 | ≥20 | ≥17 | - |
A572(Gr60) | ≥415 | ≥520 | ≥18 | ≥16 | - |
A572(Gr65) | ≥450 | ≥550 | ≥17 | ≥15 | - |
A36 | ≥250 | 400~550 | ≥21 | ≥20 | - |
A709(Gr50W) | ≥345 | ≥485 | ≥21 | 18 |
8.美标C型槽钢规格
凸缘*号 [公称高度和重量] | 面积A, in2 | 高度d in | 凸緣 | 腹板厚度 inA | |
宽度 in | 厚度 inA | ||||
C 15×50 | 14.7 | 15.00 | 3.716 | 0.650 | 0.716 |
×40 | 118 | 15.00 | 3 520 | 0.650 | 0.520 |
×33 0 | 9.96 | 15.00 | 3 400 | 0.650 | 0.400 |
C 12×30 | 8.82 | 1200 | 3170 | 0.501 | 0 510 |
×25 | 735 | 12 00 | 3047 | 0 501 | 0 387 |
×20.7 | 6 09 | 12.00 | 2.942 | 0.501 | 0.282 |
C 10×30 | 882 | 10.00 | 3.033 | 0.436 | 0 673 |
×25 | 735 | 1000 | 2SS6 | 0.436 | 0.526 |
×20 | 5.88 | 10.00 | 2.739 | 0.436 | 0.379 |
×15.3 | 4.49 | 10.00 | 2600 | 0.436 | 0.240 |
C 9×20 | 5.88 | 9.00 | 2648 | 0.413 | 0 448 |
×15 | 4.41 | 9.00 | 2.485 | 0.413 | 0.285 |
×13.4 | 3 94 | 9.00 | 2 433 | 0.413 | 0.233 |
C8×18.75 | 5.51 | 8.00 | 2.527 | 0.390 | 0.487 |
×13.75 | 404 | 8.00 | 2.343 | 0.390 | 0 303 |
×115 | 3.38 | 8.00 | 2.260 | 0.390 | 0220 |
C 7×1475 | 433 | 7.00 | 2299 | 0 366 | 0 419 |
×12.25 | 3.60 | 7.00 | 2.194 | 0.366 | 0.314 |
×9.8 | 287 | 7.00 | 2.090 | 0.366 | 0.210 |
C6×13 | 3.83 | 6.00 | 2.157 | 0.343 | 0.437 |
×10.5 | 3.09 | 6.00 | 2034 | 0.343 | 0 .314 |
×8.2 | 2.40 | 6.00 | 1920 | 0.343 | 0.200 |
C5×9 | 2.64 | 5.00 | 1.885 | 0.320 | 0.325 |
×6.7 | 197 | 5.00 | 1.750 | 0.320 | 0.190 |
C 4×7.25 | 2.13 | 400 | 1.721 | 0.296 | 0.321 |
×6.25 | 1.84 | 400 | 1.647 | 0.296 | 0.247 |
×5.4 | 1.59 | 4.00 | 1.584 | 0 296 | 0.184 |
×4.5 | 1.32 | 4.00 | 1 520 | 0 296 | 0 125 |
C 3×6 | 1.76 | 3.00 | 1 596 | 0.273 | 0.356 |
×5 | 1.47 | 3.00 | 1 499 | 0273 | 0 258 |
×4.1 | 121 | 3.00 | 1.410 | 0.273 | 0170 |
×3.5 | 103 | 3.00 | 1.372 | 0.273 | 0.132 |
凸缘*号[公称 高度(mm.)和重 量(Kg/mm) | 面积A mm. | 高度d mm | 凸缘 | 腹板厚度 mmA | |
宽度 in | 厚度 inA | ||||
C 380×74 | 9 4S0 | 381 | 94 | 16.5 | 18.2 |
×60 | 7 610 | 381 | 89 | 16 5 | 13.2 |
×50 4 | 6 430 | 381 | 86 | 16.5 | 10.2 |
C 310×45 | 5690 | 305 | S0 | 12.7 | 13.0 |
×37 | 4740 | 305 | 77 | 12.7 | 98 |
×30.8 | 3930 | 305 | 74 | 12.7 | 7.2 |
C 250×45 | 5690 | 254 | 76 | 11.1 | 17.1 |
×37 | 4740 | 254 | 73 | 111 | 13.4 |
×30 | 3 790 | 254 | 69 | 11.1 | 9.6 |
×22.8 | 2900 | 254 | 65 | 11.1 | 6.1 |
C 230×30 | 3 790 | 229 | 67 | 10 5 | 114 |
×22 | 2850 | 229 | 63 | 10.5 | 7.2 |
×19C | 2 540 | 229 | 61 | 10.5 | 5 9 |
C 200×279 | 3 550 | 203 | 64 | 9 0 | 12.4 |
×20.5 | 2610 | 203 | 59 | 9.9 | 7.7 |
×17.1 | 2 180 | 203 | 57 | 9 9 | 5.6 |
C 180×22 | 2790 | 178 | 58 | 9.3 | 10.6 |
×18.2 | 2 320 | 178 | 55 | 9.3 | 8.0 |
×14.6 | 1850 | 178 | 53 | 9.3 | 5.3 |
C 150×19.3 | 2470 | 152 | 54 | 8.7 | 11.1 |
×15.6 | 1 990 | 152 | 51 | 8.7 | 80 |
×12.2 | 1 550 | 152 | 4S | 8.7 | 5.1 |
C 130×13 | 1 700 | 127 | 47 | 8.1 | 8.3 |
×10 4 | 1270 | 127 | 44 | 8.1 | 4.8 |
C 100×10.8 | 1 370 | 102 | 43 | 7.5 | 8.2 |
×9.3 | 1187 | 102 | 42 | 7.5 | 6.3 |
×S | 1 030 | 102 | 40 | 7.5 | 47 |
×6.7 | 852 | 102 | 39 | 7.5 | 3.2 |
C 75×8.9 | 1130 | 76 | 40 | 6.9 | 90 |
×7 4 | 948 | 76 | 37 | 69 | 6.6 |
×6.1 | 781 | 76 | 35 | 6.9 | 4.3 |
×5.2 | 665 | 76 | 35 | 6.9 | 3.4 |
